Lokale Grübchentragfähigkeit
Vom globalen Sicherheitsnachweis zur detaillierten Analyse
Die Auslegung moderner Verzahnungen erfordert heute mehr als die Einhaltung normativer Tragfähigkeitsnachweise. Flankenmodifikationen, Lastkollektive und steigende Leistungsdichten führen dazu, dass lokale Belastungsspitzen zunehmend über Lebensdauer und Zuverlässigkeit entscheiden.
Normen wie ISO 6336 für Stirnräder und ISO 10300 für Kegel- und Hypoidräder liefern bewährte und etablierte Nachweisverfahren. Die Bewertung erfolgt jedoch auf Basis globaler Kenngrößen und vereinfachter Belastungsannahmen. Der tatsächliche Belastungszustand auf der Zahnflanke kann dadurch nur näherungsweise erfasst werden.
Die entscheidende Frage bleibt häufig unbeantwortet: Wo befindet sich die kritischste Stelle auf der Zahnflanke tatsächlich? Genau diese Lücke schließt die lokale Grübchentragfähigkeit nach FVA 411. Sie ergänzt den normativen Nachweis um eine detaillierte Betrachtung der tatsächlichen Beanspruchung über die gesamte Zahnflanke.
FVA 411 macht lokale Belastungen über die gesamte Zahnflanke sichtbar
Im Forschungsvorhaben FVA 411 entstand eine Methode zur lokalen Bewertung der Grübchentragfähigkeit. Im Gegensatz zu klassischen Nachweisen wird die Sicherheit nicht nur an einem einzelnen Referenzpunkt bestimmt, sondern lokal über die gesamte Zahnflanke berechnet. Dabei werden unter anderem Kontaktspannungen, Gleitverhältnisse, Krümmungen und Schmierungsbedingungen direkt am jeweiligen Kontaktpunkt berücksichtigt. So lassen sich kritische Bereiche mit erhöhter Beanspruchung identifizieren, die bei einer rein globalen Betrachtung verborgen bleiben können.
Diese Methode wurde zunächst für Hypoid- und Kegelradverzahnungen auf Basis der ISO 10300 entwickelt. Anschließend erfolgte die Übertragung auf Stirnräder und die Kombination mit modernen Zahnkontaktanalyseverfahren. Die Aussagekraft der lokalen Bewertung wurde in Validierungsstudien bestätigt, in denen die lokal berechneten Sicherheitsverteilungen mit Ergebnissen aus FZG-Prüfstandsversuchen verglichen wurden. Dabei stimmten die berechneten kritischen Bereiche gut mit den tatsächlich beobachteten Grübchenschäden überein. Die Ergebnisse wurden 2023 auf der International Conference on Gears (Tagungsbericht) veröffentlicht.
Damit zeigt die lokale Grübchentragfähigkeit nicht nur, ob eine Verzahnung ausreichend sicher ist, sondern auch, wo kritische Beanspruchungen auftreten können.
Praxisbeispiel: Gleicher ISO-Nachweis, unterschiedliche lokale Beanspruchung
Die Vorteile einer lokalen Betrachtung werden besonders deutlich, wenn verschiedene Verzahnungsvarianten miteinander verglichen werden.

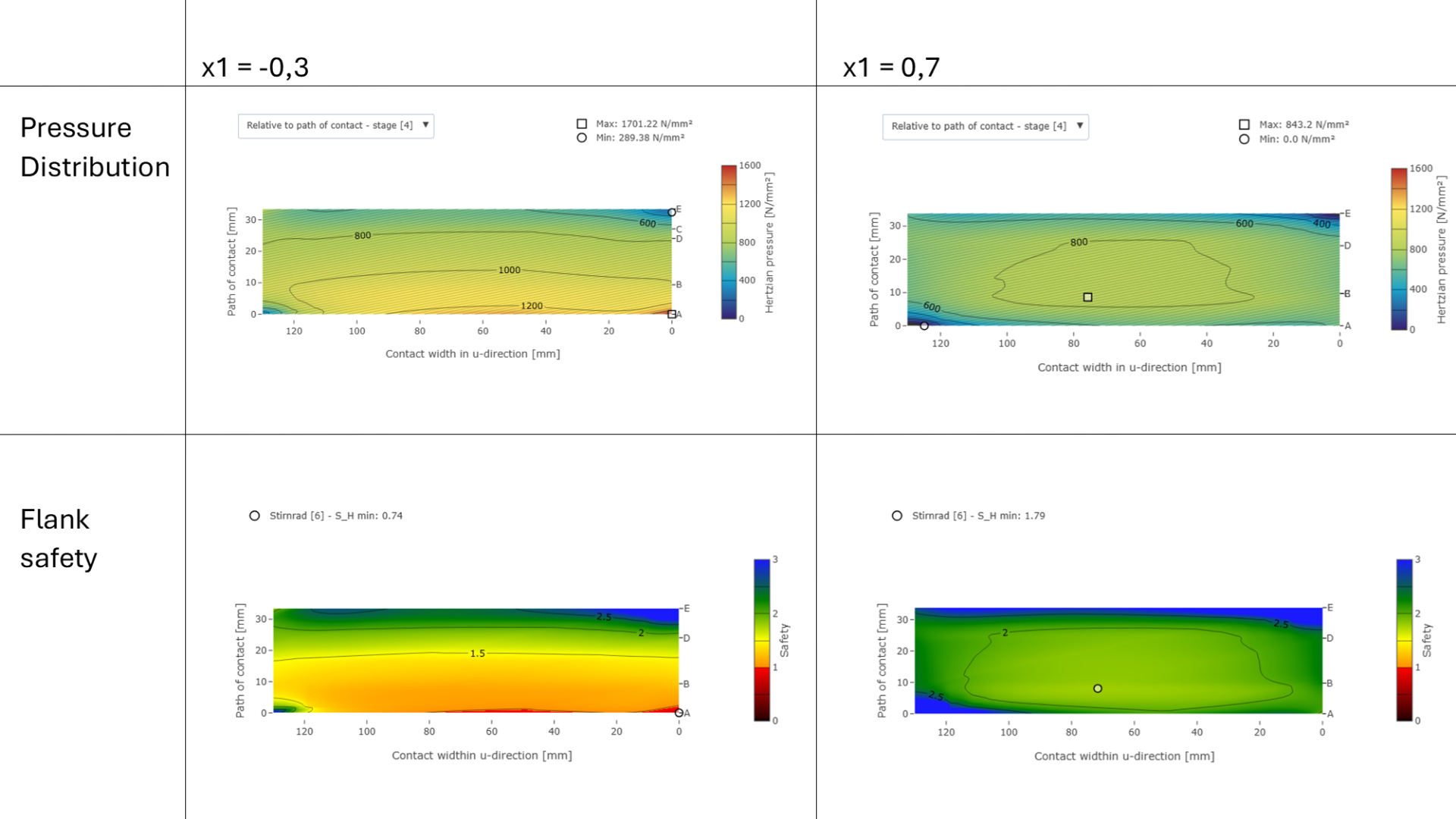

In einer Beispielrechnung wurde der Profilverschiebungsfaktor des Ritzels verändert, während der Achsabstand konstant blieb. Die Berechnung nach ISO zeigte nahezu unveränderte Tragfähigkeitswerte. Aus Sicht des normativen Nachweises unterscheiden sich die Varianten damit kaum.
Die lokale Analyse liefert jedoch zusätzliche Erkenntnisse: Durch die Profilverschiebung verringern sich die lokalen Krümmungsradien im Kontaktbereich. Dadurch steigen die lokalen Hertz'schen Pressungen deutlich an. Obwohl die globale Tragfähigkeitsbewertung nahezu unverändert bleibt, zeigt die lokale Betrachtung eine veränderte Beanspruchungssituation auf der Zahnflanke.
Dieses Beispiel verdeutlicht den Mehrwert lokaler Verfahren: Sie machen Beanspruchungen sichtbar, die mit einer globalen Bewertung allein nicht unmittelbar erkennbar sind.
Lokale Analysen ermöglichen eine gezieltere Verzahnungsoptimierung
Die zusätzliche Information über die Verteilung der Beanspruchung unterstützt Entwickler bei der systematischen Optimierung von Verzahnungen und ermöglicht es:
Kritische Kontaktbereiche frühzeitig zu erkennen
Profil- und Linienmodifikationen gezielt zu bewerten und zu optimieren
Lokale Belastungsspitzen zu reduzieren
Varianten objektiv miteinander zu vergleichen
Sicherheitsreserven gezielt auszunutzen
Schadensursachen besser zu verstehen
Entwicklungszeiten sowie Prüfstandsaufwand zu reduzieren
Entwicklungsentscheidungen auf einer belastbaren Grundlage zu treffen
Insbesondere bei leistungsoptimierten Getrieben ermöglicht die lokale Analyse ein tieferes Verständnis der tatsächlichen Beanspruchung als einzelne globale Sicherheitswerte.
Lokale Grübchentragfähigkeit direkt in der FVA-Workbench nutzen
Die Ergebnisse aus FVA 411 stehen heute direkt in der FVA-Workbench zur Verfügung. Die Software verbindet Systemberechnung, Lastverteilung, Zahnkontaktanalyse und lokale Tragfähigkeitsbewertung in einer durchgängigen Berechnungskette. Dadurch können Entwickler die Auswirkungen von Geometrieänderungen unmittelbar bewerten und die resultierende Belastung über die gesamte Zahnflanke analysieren.
Anstelle eines einzelnen Sicherheitswertes erhalten Anwender ein detailliertes Bild der tatsächlichen Belastungssituation. Das schafft Transparenz, reduziert Entwicklungsrisiken und unterstützt fundierte Entscheidungen bereits in frühen Entwicklungsphasen.
Normative Tragfähigkeitsnachweise bleiben die Grundlage für die Auslegung von Verzahnungen. Die lokale Grübchentragfähigkeit nach FVA 411 ergänzt diese Bewertung jedoch um eine entscheidende Information: Sie zeigt nicht nur, ob eine Verzahnung ausreichend sicher ist, sondern auch, wo kritische Beanspruchungen auftreten und welches Optimierungspotenzial vorhanden ist.
